Описание

Светлинните шахти на АСО са практично и естетично решение за осигуряване на максимален приток на дневна светлина и свеж въздух в сутеренните помещения.

Преглед на системата

Решетка
Елемент за увеличаване на строителната височина
Профил от поцинкована стомана
Тяло на светлинната шахта
Водоприемник за вертикално заустване

Размери

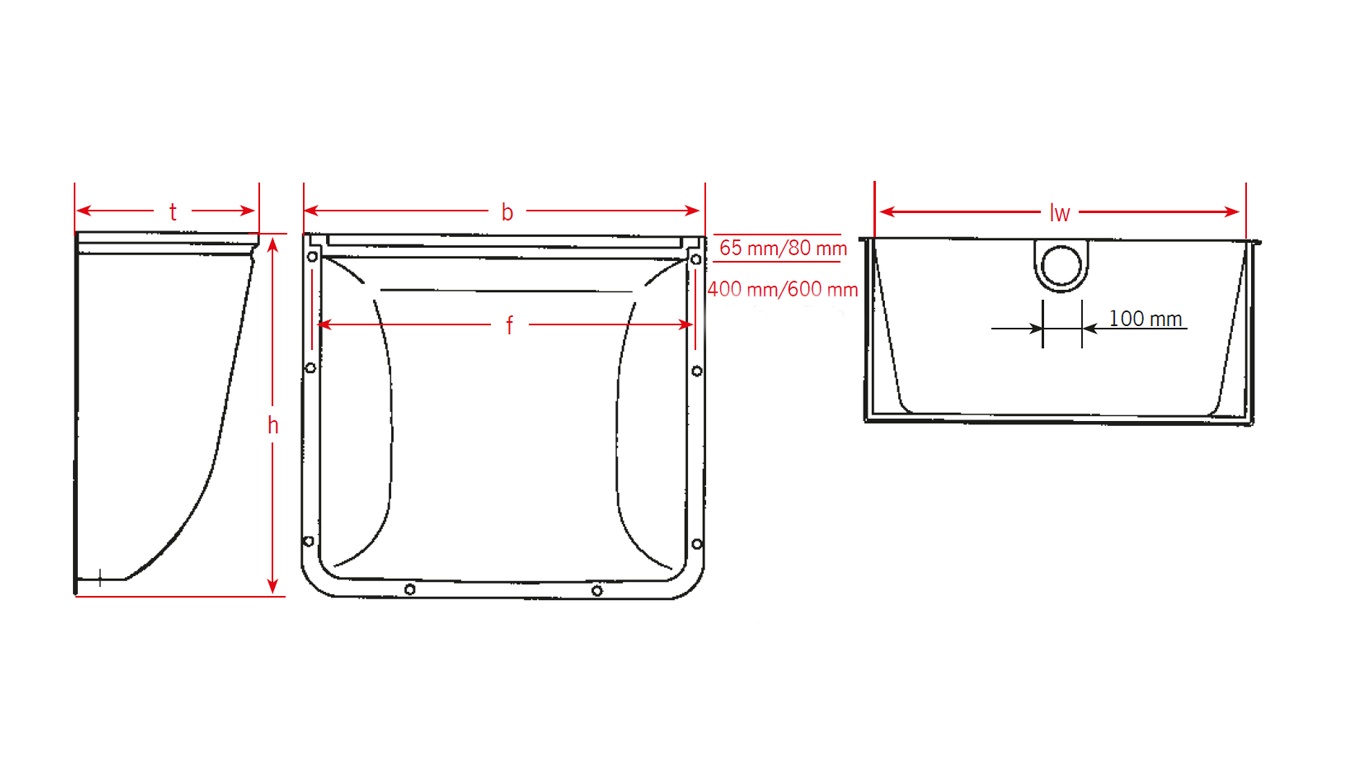

ACO Markant светлинна шахта с 40 cm дълбочина

Размери на светлинна шахта (B x H x T) [mm]	Широчина на прозорец [mm]	Размер решетка [mm]	B [mm]	H [mm]	T [mm]	LW [mm]	F [mm]	Водоплътен монтаж	Регулируема височина
800 x 600 x 400	800	840 x 400	920	666	429	809	880	да	не
1000 x 600 x 400	1000	1040 x 400	1120	666	429	1008	1080	да	не
1000 x 1000 x 400	1000	1040 x 400	1120	1073	429	1008	1080	да	да
1000 x 1300 x 400	1000	1040 x 400	1120	1373	429	1008	1080	да	да
1250 x 1000 x 400	1250	1340 x 400	1430	1074	429	1310	1380	да	не

ACO Markant светлинна шахта с 60 cm дълбочина

Размери на светлинна шахта (B x H x T) [mm]	Широчина на прозорец [mm]	Размер решетка [mm]	B [mm]	H [mm]	T [mm]	LW [mm]	F [mm]	Водоплътен монтаж	Регулируема височина
1000 x 1000 x 600	1000	1040 x 600	1164	1063	630	1009	1110	да	да
1000 x 1300 x 600	1000	1040 x 600	1164	1363	630	1009	1110	да	да
1250 x 1300 x 600	1250	1340 x 600	1464	1363	630	1314	1410	да	да

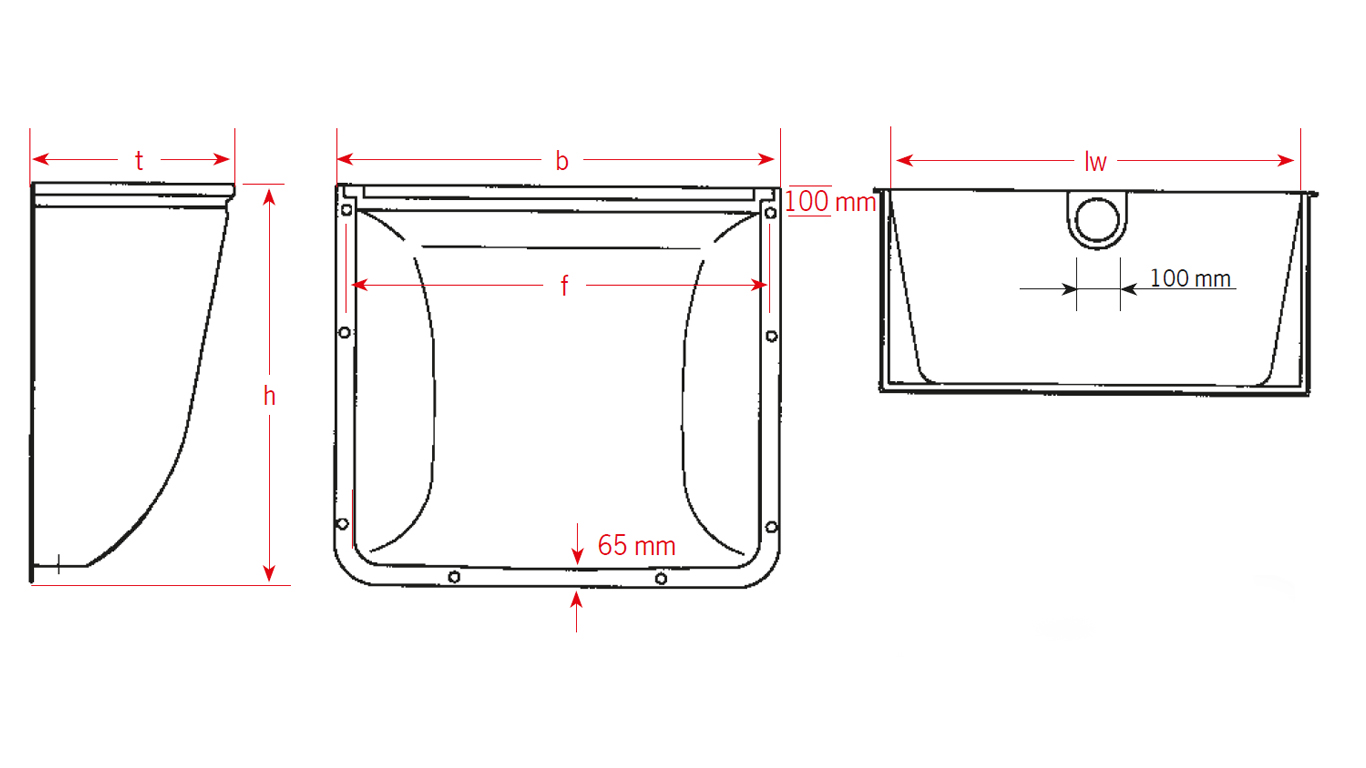

ACO Markant светлинна шахта с 70 cm дълбочина

Размери на светлинна шахта (B x H x T) [mm]	Широчина на прозорец [mm]	Размер решетка [mm]	B [mm]	H [mm]	T [mm]	LW [mm]	F [mm]	Водоплътен монтаж
1500 x 1000 x 700	1500	1665 x 700	1690	1090	740	1550	1640	не
1500 x 1500 x 700	1500	1665 x 700	1690	1590	740	1550	1640	не
2000 x 1000 x 700	2000	2165 x 700	2190	1090	740	2050	2140	не
2000 x 1500 x 700	2000	2165 x 700	2190	1590	740	2050	2140	не

Решетка тип „пчелна пита“

Мрежеста решетка
с големина на отворите 30 х 30 mm

Мрежеста решетка
с големина на отворите 30 х 10 mm

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	375581
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	375582
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	375583
Мрежеста решетка с големина на отворите 30 х 10 mm	за автомобилен трафик до 9 kN	375584

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	35601
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	35605
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	35609
Мрежеста решетка с големина на отворите 30 х 10 mm	за автомобилен трафик до 9 kN	35613

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	375585
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	375586
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	375587
Мрежеста решетка с големина на отворите 30 х 10 mm	за автомобилен трафик до 9 kN	375588

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	375589
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	375590
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	375591
Мрежеста решетка с големина на отворите 30 х 10 mm	за автомобилен трафик до 9 kN	375592

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	35904
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	35905
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	35906
Мрежеста решетка с големина на отворите 30 х 10 mm	за автомобилен трафик до 9 kN	35907

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	375008
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	375009
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	375010
Мрежеста решетка с големина на отворите 30 х 10 mm	за автомобилен трафик до 9 kN	375011

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	375012
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	375013
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	375014
Мрежеста решетка с големина на отворите 30 х 10 mm	за автомобилен трафик до 9 kN	375015

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	375016
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	375017
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	375018
Мрежеста решетка с големина на отворите 30 х 10 mm	за автомобилен трафик до 9 kN	375019

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	38776
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	38777
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	38778

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	38779
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	38780
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	38781

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	38782
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	38783
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	38784

Решетка	Приложение	Арт. сет (решетка + св. шахта)
Решетка тип „пчелна пита“	за пешеходен трафик до 1,5 kN	38785
Мрежеста решетка с големина на отворите 30 х 30 mm	за пешеходен трафик до 1,5 kN	38786
Мрежеста решетка с големина на отворите 30 х 10 mm	за пешеходен трафик до 1,5 kN	38787

Техническа информация

ACO Markant – Продуктов каталог

pdf

ACO Markant библиотека

pdf

dwg

ACO Markant дълбочина 40 cm
ACO Markant 80x60x40 cm	pdf	dwg
ACO Markant 100x100x40 cm	pdf	dwg
ACO Markant 100x130x40 cm	pdf	dwg
ACO Markant 125x100x40 cm	pdf	dwg

ACO Markant дълбочина 60 cm
ACO Markant 125x130x60 cm	pdf	dwg

ACO Markant дълбочина 70 cm
ACO Markant 150x100x70	pdf	dwg
ACO Markant 150x150x70	pdf	dwg
ACO Markant 200x100x70	pdf	dwg
ACO Markant 200x150x70	pdf	dwg
ACO Markant защитно стъкло	pdf	dwg

ACO Markant дълбочина 40 cm
ACO Markant 80x60x40 cm	pdf	docx
ACO Markant 100x60x40 cm	pdf	docx
ACO Markant 100x100x40 cm	pdf	docx
ACO Markant 100x130x40 cm	pdf	docx
ACO Markant 125x100x40 cm	pdf	docx

ACO Markant дълбочина 60 cm
ACO Markant 125x130x60 cm	pdf	docx

ACO Markant дълбочина 70 cm
ACO Markant 150x100x70	pdf	docx
ACO Markant 150x150x70	pdf	docx
ACO Markant 200x100x70	pdf	docx
ACO Markant 200x150x70	pdf	docx
ACO Markant защитно стъкло	pdf	docx

ACO ThermBlock водоплътен монтаж в битумна изолация	pdf	dwg
ACO ThermBlock водоплътен монтаж в бяла стена	pdf	dwg
ACO ThermBlock водоплътен монтаж в стена с битумна хидроизолация	pdf	dwg
ACO ThermBlock монтаж за пасивни къщи	pdf	dwg
